Penyolderan ultrasonik mengikat kaca titanium baja tahan karat keramik

Ikatan pengemasan ultrasonik kaca titanium baja tahan karat keramik

Soldering ultrasonik dapat mengikat kaca, titanium, baja tahan karat, dan keramik.

Prinsip Pemanasan Ultrasonik

Vibration and Cavitation: Ultrasonic soldering menggunakan vibration ultrasonic. Transduser dalam peralatan soldering ultrasonic mengubah energi listrik menjadi energi getaran mekanis.Ketika arus frekuensi tinggi melewati transduser, kristal piezoelektrik di dalam deformasi dan memperluas, menghasilkan getaran ultrasonik.Getaran ini ditransmisikan ke solder dan permukaan bahan yang akan dilas melalui kepala lasDalam solder cair, getaran ultrasonik menyebabkan kavitasi, menghasilkan gelombang kejut ketika gelembung meledak. gelombang kejut ini menghilangkan film oksida di permukaan solder cair dan kotoran,minyak, dan debu di permukaan bahan dasar.
Reaksi Kimia Solder Aktif:Solder aktif khusus seperti Cerasolzer digunakan dalam solder ultrasonik. Solder ini mengandung logam yang mudah bergabung dengan oksigen, seperti seng, titanium,Silikon, aluminium, dan unsur-unsur bumi langka. selama proses pengelasan, unsur-unsur ini bergabung dengan oksigen di udara untuk membentuk oksida,yang secara kimiawi mengikat dengan lapisan oksida pada permukaan bahan seperti kaca, keramik, dan logam, mencapai ikatan.

Kemampuan pemanas yang sangat baik: Hal ini dapat secara signifikan meningkatkan efek pemanas pematatan pada permukaan benda kerja.mungkin sulit untuk mencapai pelembapan yang baik pada beberapa bahan dengan soldebility yang burukNamun, solder ultrasonik dapat mengatasi masalah ini, memastikan sendi solder yang lebih seragam dan lengkap.
Senyawa Solder Berkualitas Tinggi: Dengan mendorong penetrasi dan adhesi solder yang lebih baik, solder ultrasonik membantu membentuk sendi solder dengan kekuatan yang lebih tinggi dan konduktivitas listrik yang lebih baik.Hal ini sangat penting dalam aplikasi di mana keandalan tinggi diperlukan, seperti di industri elektronik untuk pembuatan papan sirkuit cetak.
Pengurangan Kerusakan Termal: Dibandingkan dengan metode pengelasan tradisional yang terutama bergantung pada suhu tinggi untuk melelehkan pengelasan,pengelasan ultrasonik dapat mencapai hasil pengelasan yang baik pada suhu yang relatif lebih rendahHal ini membantu mengurangi risiko kerusakan termal pada benda kerja, terutama untuk komponen dan bahan yang sensitif terhadap panas.
Cocok untuk Berbagai Bahan: Dapat digunakan untuk pengelasan berbagai macam bahan, termasuk beberapa logam yang sulit untuk disolder seperti aluminium dan tembaga.Getaran ultrasonik dapat memecah lapisan oksida pada bahan ini, yang memungkinkan pengelasan yang sukses.

Aplikasi

Manufaktur Elektronik: Hal ini banyak digunakan dalam produksi papan sirkuit cetak (PCB), untuk pengelasan komponen seperti resistor, kapasitor, sirkuit terpadu, dll pada PCB.Keakuratan tinggi dan keandalan soldering ultrasonik memastikan kualitas produk elektronik.
Industri otomotif: Dalam pembuatan elektronik otomotif, seperti produksi unit kontrol mesin, modul elektronik tenaga, dan kabel kabel otomotif,pengelasan ultrasonik digunakan untuk mencapai koneksi yang dapat diandalkan antara komponen yang berbeda.
Aerospace dan Pertahanan: Karena keandalan dan kemampuan yang tinggi untuk menangani bahan berkinerja tinggi, pengelasan ultrasonik digunakan dalam produksi elektronik aerospace dan pertahanan,di mana kualitas dan keandalan sendi solder sangat penting.
Pembuatan Perhiasan: Juga digunakan dalam industri perhiasan untuk menyolder logam mulia dan batu permata.Kontrol yang tepat dan proses pengelasan yang lembut dari pengelasan ultrasonik membantu untuk menghindari kerusakan pada bahan yang halus dan memastikan kualitas perhiasan.

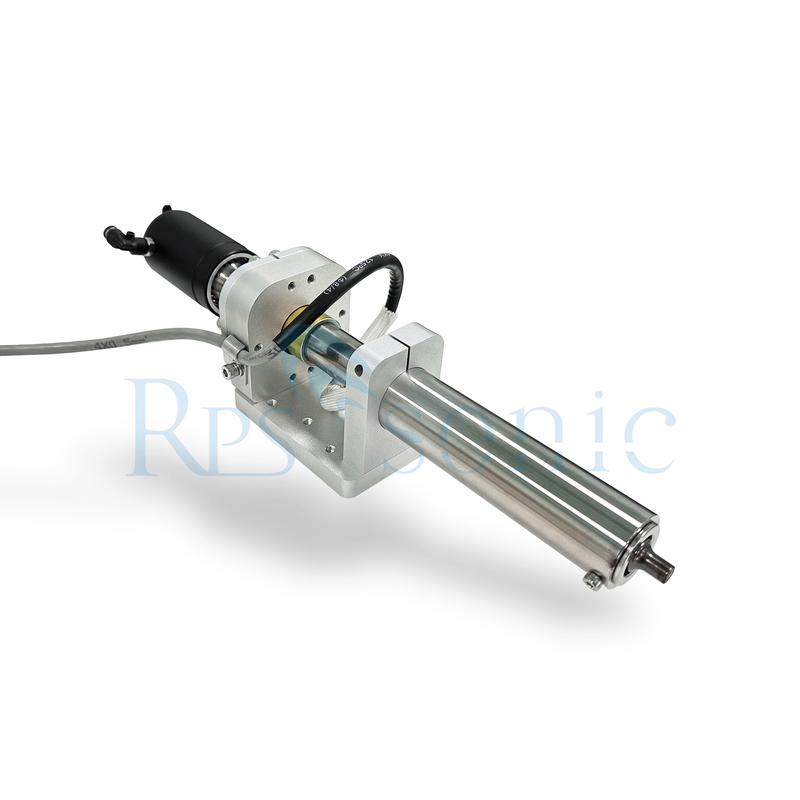

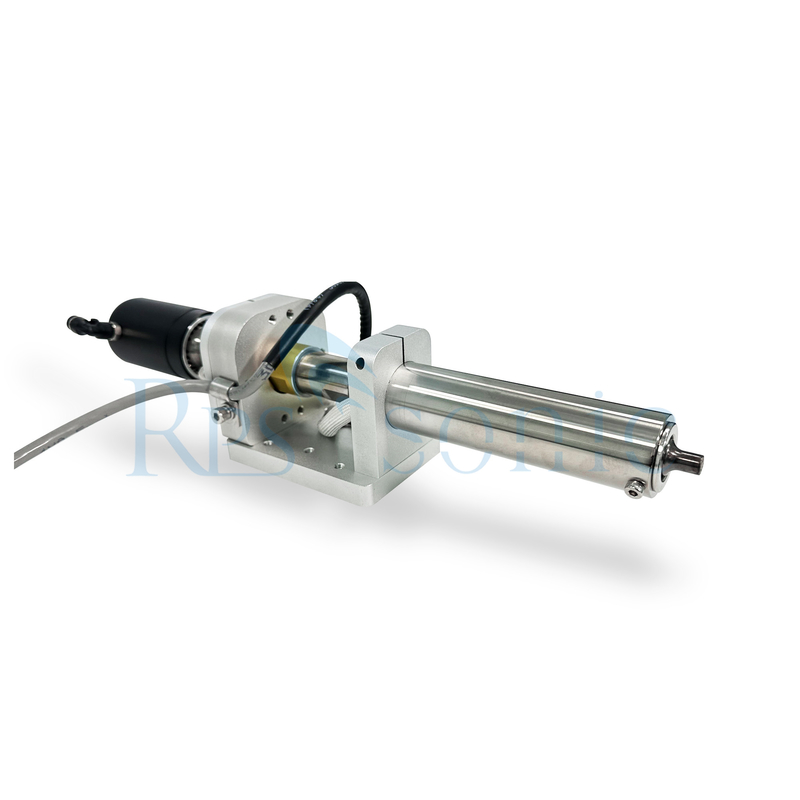

Struktur

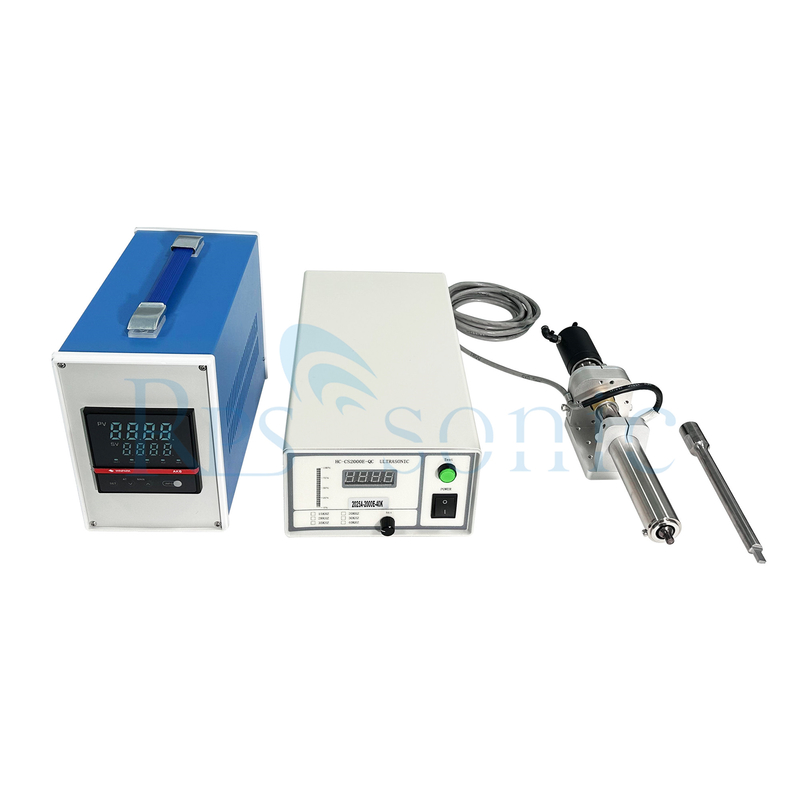

Generator Ultrasonik: Ini adalah komponen inti yang menghasilkan sinyal listrik frekuensi tinggi untuk mendorong transduser ultrasonik.Biasanya memiliki fungsi seperti pengaturan frekuensi dan kontrol daya untuk menyesuaikan diri dengan persyaratan pengelasan yang berbeda.
Transduser Ultrasonik: Seperti yang disebutkan sebelumnya, ia mengubah energi listrik menjadi getaran mekanis.Transduser biasanya terbuat dari bahan piezoelektrik yang menunjukkan efek piezoelektrik, yang berarti mereka dapat deformasi ketika medan listrik diterapkan dan menghasilkan medan listrik ketika deformasi.

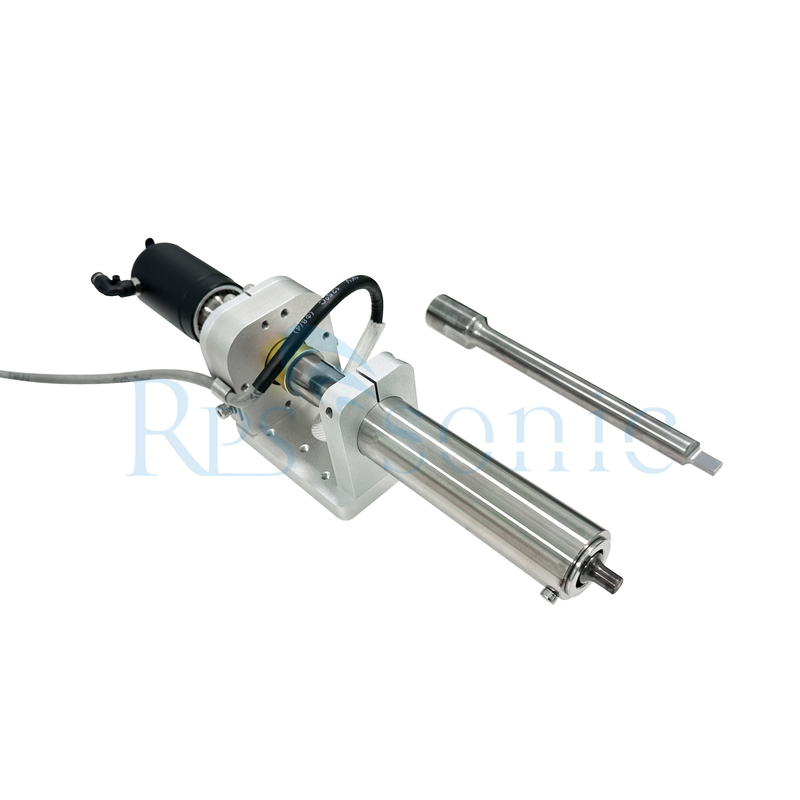

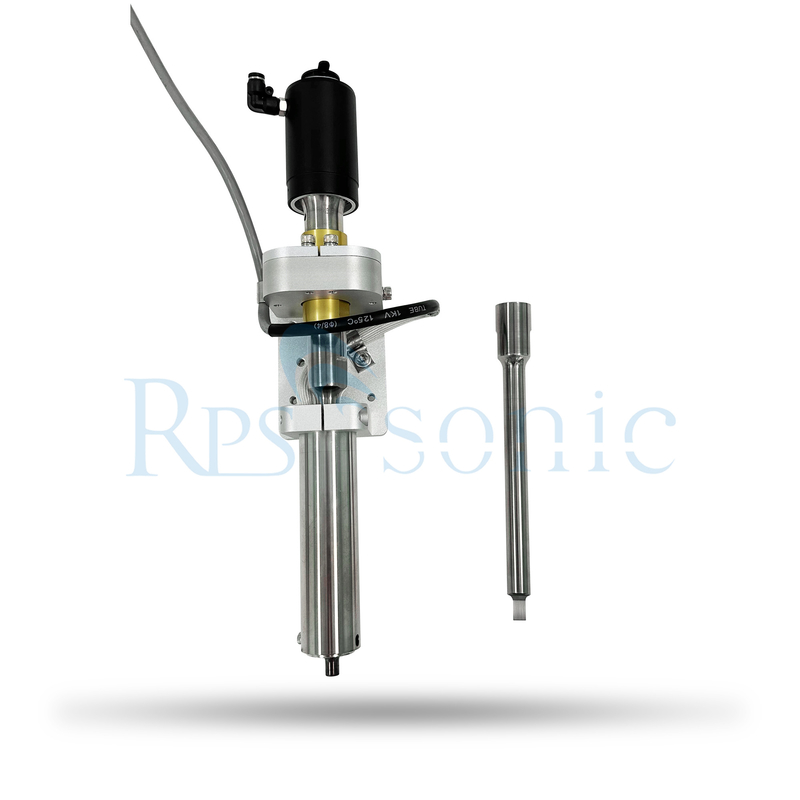

Ujung Pemanas Besi: Ujung penemanas dirancang untuk mengirimkan getaran ultrasonik ke pemadam dan benda kerja.Biasanya terbuat dari bahan tahan panas dan konduktif listrik seperti paduan tembaga atau tungstenBentuk dan ukuran ujung besi pengelasan dapat disesuaikan sesuai dengan aplikasi pengelasan yang berbeda.
Sistem pegangan dan pendinginan: Pegangan solder ultrasonik dirancang untuk pengoperasian dan pegangan yang mudah.Hal ini juga dapat menggabungkan sistem pendinginan untuk mencegah pemanasan transduser dan komponen lainnya selama operasiHal ini biasanya dicapai melalui metode pendinginan udara atau pendinginan air.

Contoh Aplikasi

Produksi Elektronik: Dalam produksi komponen elektronik, digunakan untuk menyolder elektroda pada substrat kaca dan keramik, menghubungkan bahan dan komponen superkonduktif,dan kabel ikatan dalam sirkuit terpadu hibrida.
Perangkat optik: Digunakan dalam pembuatan ornamen kaca dan metalisasi kaca optik, seperti ikatan lingkaran logam ke serat kaca optik dan penyegelan tabung kaca.
Industri Energi Surya: Digunakan untuk kabel elektroda kaca sel surya, menyederhanakan proses produksi dan mengurangi biaya.
