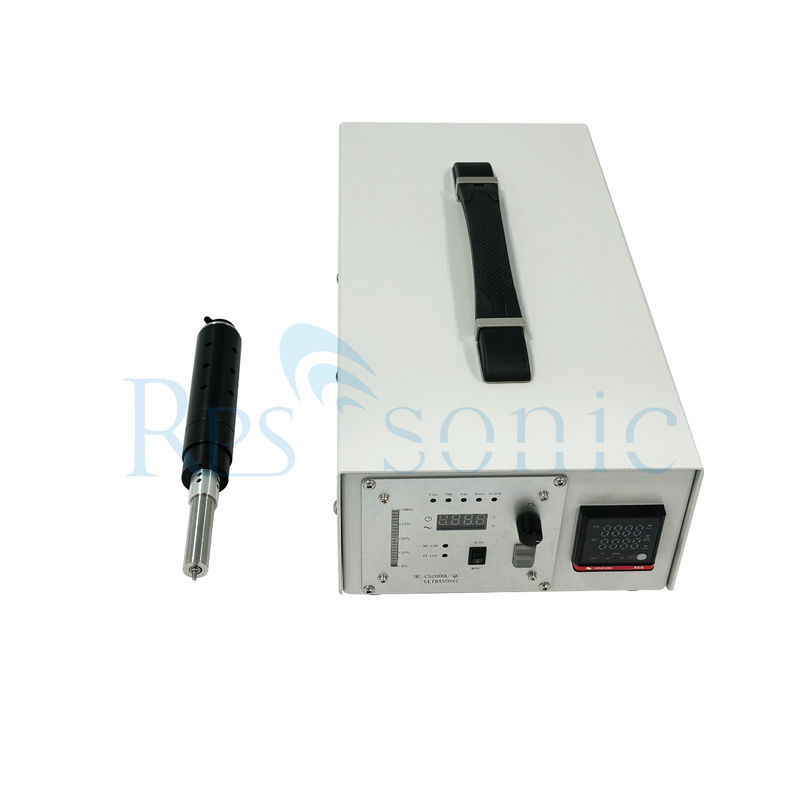

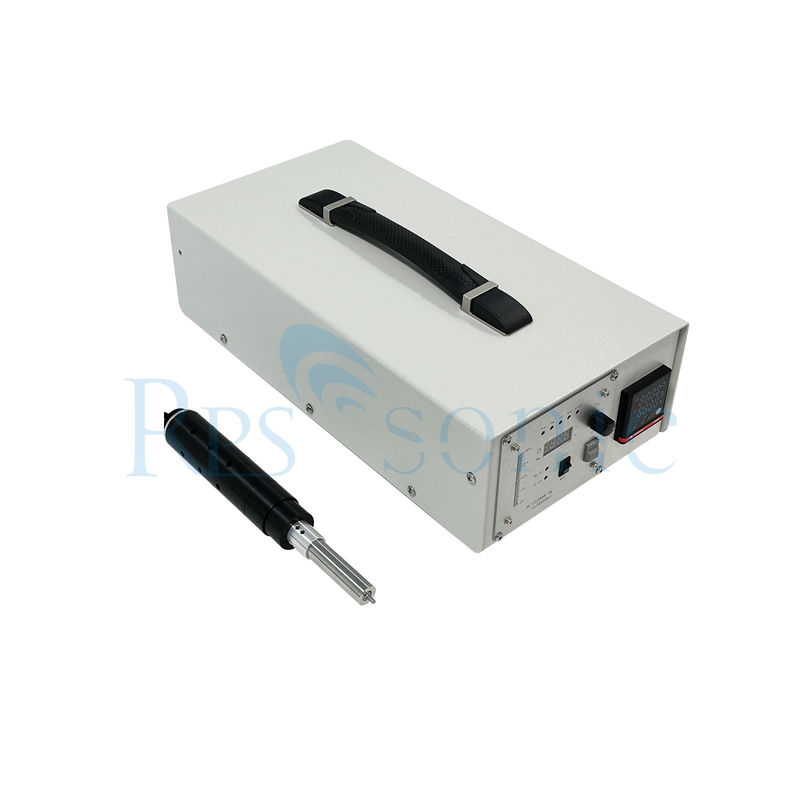

Pemanas ultrasonik genggam New Rolling Curling
SebuahPemanas ultrasonikadalah alat pengemasan khusus yang memanfaatkan getaran ultrasonik untuk meningkatkan proses pengemasan, terutama untuk bahan yang menantang seperti logam non-ferrous, komponen plated,atau permukaan dengan oksida keras kepalaBerikut ini adalah rincian fitur, prinsip kerja, aplikasi, dan keuntungannya:
Tidak seperti solder tradisional yang hanya bergantung pada panas, solder ultrasonik menggabungkanpanasdengangetaran mekanis frekuensi tinggi(gelombang ultrasonik, biasanya pada 20~40 kHz).
- Pembersihan dengan Bantuan Getaran: Gelombang ultrasonik menghasilkan mikro-kavitasi dan gaya geser yang rusaklapisan oksidaHal ini sangat penting karena oksida (misalnya pada aluminium, tembaga, atau stainless steel) dapat mencegah solder menempel dengan baik.
- Meningkatkan Kelembaban: Dengan menghilangkan oksida, pengisap (sering bebas timbal atau paduan khusus) dapat merendam permukaan dengan lebih efektif, membentuk ikatan metalurgi yang kuat.
- Transfer panas: Besi masih memberikan energi termal untuk melelehkan solder, tetapi getaran ultrasonik secara signifikan meningkatkan efisiensi proses.
Pemanas ultrasonik biasanya mencakup:
- Transduser Ultrasonik: Mengubah energi listrik menjadi getaran mekanik.

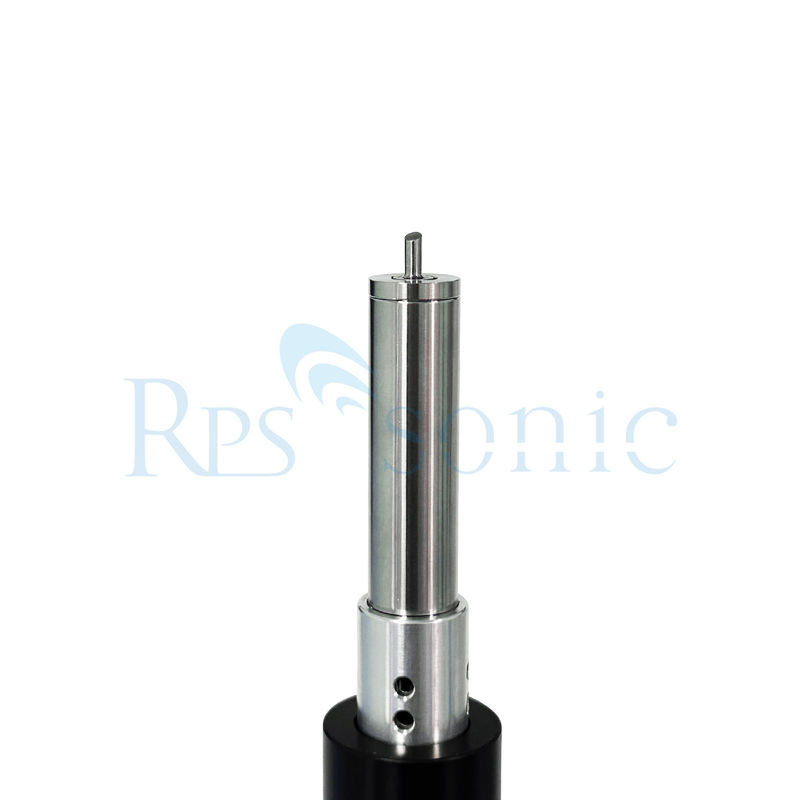

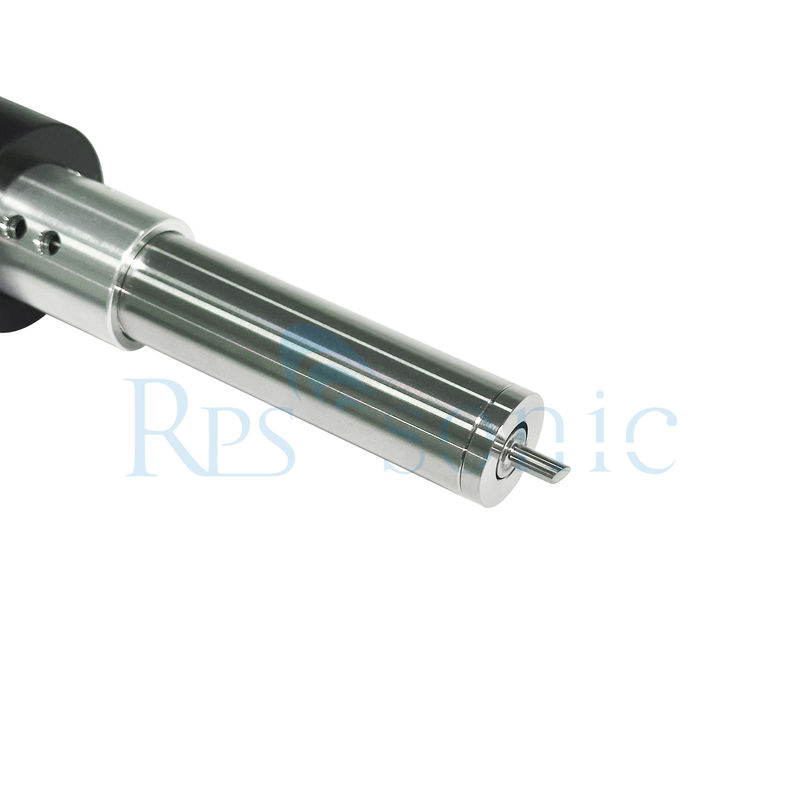

- Tip Pengelasan: Melalui gelombang panas dan ultrasonik ke benda kerja. Ujungnya sering terbuat dari bahan tahan lama (misalnya, titanium atau baja berlapis) untuk menahan getaran frekuensi tinggi.
- Sumber Daya: Menyediakan panas (melalui elemen pemanas) dan energi ultrasonik ke transduser.
- Unit Kontrol: Mengatur parameter seperti suhu, amplitudo getaran, dan waktu pengelasan.
Pengelasan ultrasonik sangat ideal untuk skenario di mana pengelasan tradisional gagal karena oksidasi atau kompleksitas bahan.
- Manufaktur Elektronik: Pengelasan komponen aluminium atau tembaga dalam papan sirkuit, terutama untuk aplikasi keandalan tinggi seperti elektronik aerospace atau otomotif.
- Perhiasan dan Metalworking: Menggabungkan logam non-ferrous (misalnya, perak, emas, aluminium) tanpa panas yang berlebihan, yang dapat merusak desain yang halus.
- Produksi Panel Surya: Mengikat pita aluminium atau tembaga ke sel surya, di mana lapisan oksida dominan.
- Perangkat Medis: Mengemas komponen kecil dalam peralatan medis, yang membutuhkan sendi yang tepat dan bersih.
- Pekerjaan Perbaikan: Penghapusan pengelasan atau pengolahan ulang komponen pada papan yang teroksidasi atau korosi.
| Fitur |
Soldering Ultrasonik |
Pemanasan Tradisional |
| Penghapusan Oksida |
Otomatis melalui getaran ultrasonik. |
Membutuhkan fluks atau pembersihan manual. |
| Pemanasan Solder |
Bagus, bahkan pada logam sulit. |
Tidak baik pada permukaan teroksidasi tanpa fluks. |
| Ketergantungan Fluks |
Mengurangi kebutuhan fluks (ramah lingkungan). |
Sangat bergantung pada fluks (mungkin menyebabkan residu). |
| Paparan Panas |
Lebih sedikit panas yang dibutuhkan, mengurangi risiko kerusakan. |
Panas yang lebih tinggi dapat merusak komponen sensitif. |
| Kekuatan sendi |
Ikatan yang lebih kuat dan dapat diandalkan. |
Variabel, tergantung pada kebersihan permukaan. |
- Biaya: Ultrasonik soldering iron lebih mahal daripada model tradisional karena transduser dan elektronik yang ditambahkan.
- Kompleksitas: Membutuhkan kalibrasi yang cermat dari pengaturan suhu dan getaran untuk bahan yang berbeda.
- Tip Pakai: Ujung pengelasan dapat rusak lebih cepat karena getaran terus menerus, yang membutuhkan penggantian yang teratur.
- Kebisingan: Getaran ultrasonik dapat menghasilkan suara tajam (meskipun sering di bawah rentang pendengaran manusia, tergantung pada frekuensi).

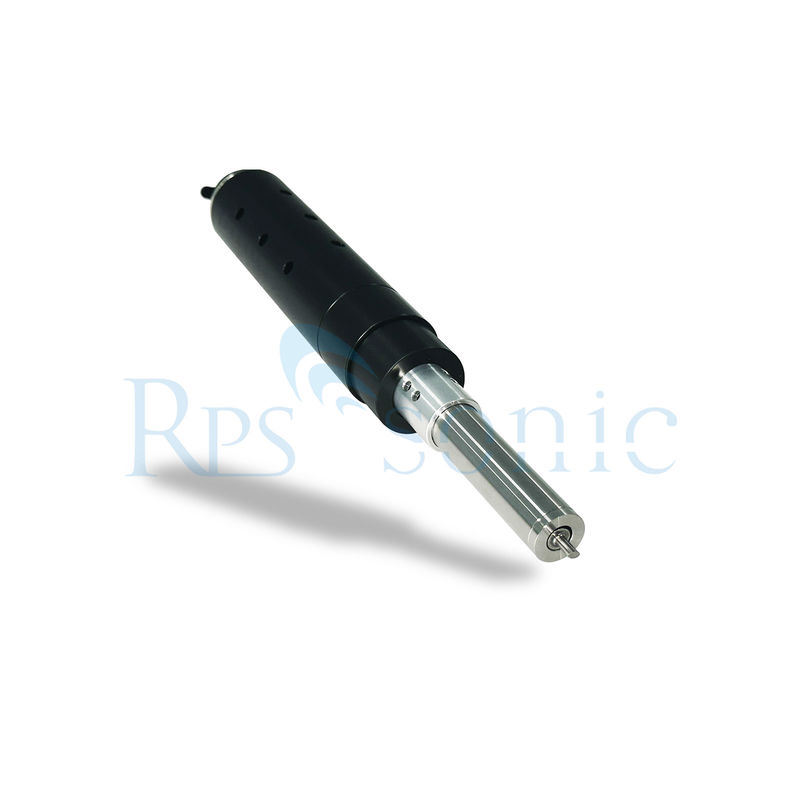

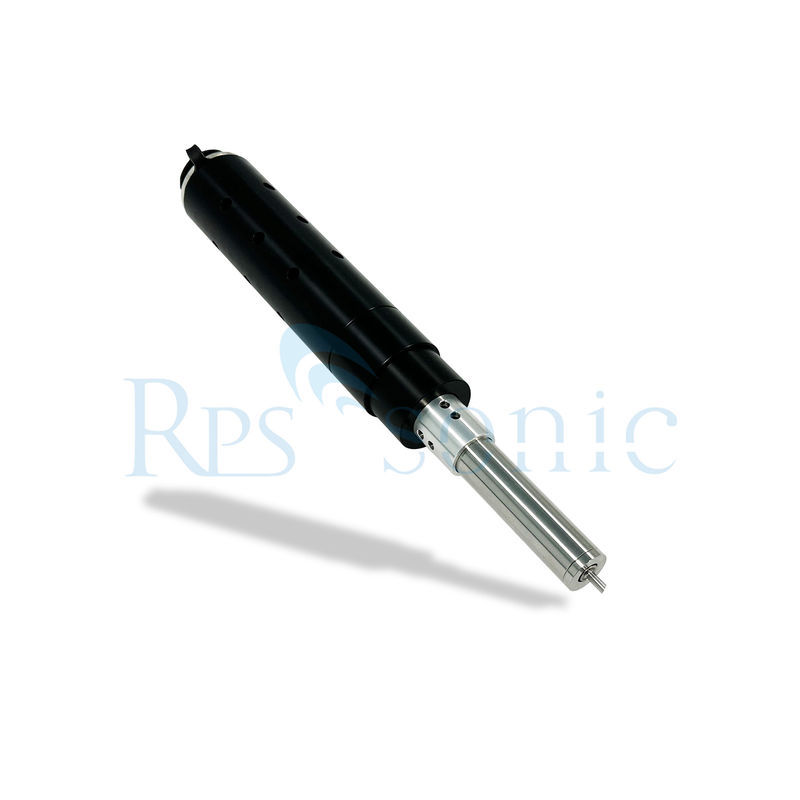

- Unit genggam: Portabel untuk tugas pengelasan manual (misalnya, pekerjaan perbaikan atau produksi skala kecil).
- Sistem yang dipasang di bangku: Model kelas industri untuk jalur perakitan otomatis, menawarkan kontrol yang tepat atas panas dan getaran.
- Senapan Soldering Ultrasonik: Menggabungkan pengelasan dan aplikasi fluks dalam satu alat, mengoptimalkan efisiensi.
- Pengurangan Aliran: Dengan meminimalkan ketergantungan pada aliran bahan kimia, pengelasan ultrasonik mengurangi limbah berbahaya dan meningkatkan keselamatan di tempat kerja.
- Pengelolaan Panas: output panas yang lebih rendah mengurangi risiko luka bakar atau kerusakan termal pada komponen.
Ultrasonik soldering iron sangat diperlukan untuk bergabung bahan yang menantang di mana metode tradisional gagal.sendi solder yang lebih kuat dengan kurang bergantung pada bahan kimia, sehingga mereka berharga dalam industri yang menuntut presisi tinggi dan keandalan. baik untuk elektronik halus atau pembuatan logam yang kuat, kemampuan mereka untuk mengatasi oksidasi memastikan konsistensi,hasil profesional.
Besi pengemasan ultrasonik memainkan peran penting dalam manufaktur elektronik, terutama untuk tugas yang melibatkanlogam non-ferrous,permukaan yang rentan terhadap oksidasi, ataukomponen sensitifDi bawah ini adalah aplikasi umum mereka di bidang ini, bersama dengan wawasan teknis dan contoh:
Aluminium ringan dan hemat biaya namun membentuklapisan oksida tebal dan tangguh (Al2O3)Soldering ultrasonik memecahkan masalah ini dengan:
- Pemecahan Oksida: Getaran mengganggu lapisan Al2O3, memungkinkan pematangan (misalnya, paduan aluminium-tin) untuk mengikat langsung dengan logam.
- Aplikasi:
- Elektronika Daya: Mengikat pelindung panas aluminium ke PCB di penguat daya atau regulator tegangan untuk meningkatkan disipasi panas.
- Elektronik Otomotif: Pengelasan kabel atau terminal aluminium dalam sensor mobil, lampu depan LED, atau sistem manajemen baterai kendaraan listrik (EV).
- Elektronik Konsumen: Menyambungkan casing atau perisai aluminium ke PCB di smartphone atau laptop untuk menekan interferensi elektromagnetik (EMI).
Sementara tembaga solder lebih mudah daripada aluminium,oksidasi(misalnya, CuO/Cu2O) danvariasi ketebalan platingUltrasonik pengelasan meningkatkan:
- Menerjang Tembaga yang Dioksidasi: Digunakan dalam jejak tembaga tua atau terbuka pada PCB selama perbaikan atau pengolahan ulang.
- Aplikasi:
- Sirkuit arus tinggi: Pengelasan bus tembaga tebal atau jejak di inverter, drive motor, atau paket baterai (misalnya, di EV atau sistem energi terbarukan).
- PCB fleksibel: Mengikat jejak flex tembaga ke PCB kaku, di mana panas tradisional dapat merusak substrat fleksibel.
- Komponen-komponen yang dilapisi tembaga: Memastikan sendi yang dapat diandalkan pada konektor, saklar, atau relay yang dilapisi tembaga.
Logam ini tahan terhadap korosi tetapi memilikikemampuan pengelasan yang burukkarena oksida yang stabil (misalnya, Cr2O3 pada stainless steel).
- Pengikatan Metalurgi Langsung: Dengan menghilangkan oksida, solder (sering dengan kandungan nikel atau perak) melekat tanpa aliran yang berlebihan.
- Aplikasi:
- Elektronik Industri: Pengelasan bracket atau kandang baja tahan karat ke PCB dalam lingkungan yang keras (misalnya, otomatisasi pabrik, peralatan minyak / gas).
- Perangkat Medis: Mengikat komponen bernikel di alat pacu jantung, peralatan MRI, atau alat bedah, di mana biokompatibilitas dan keandalan sangat penting.
Peraturan lingkungan (misalnya, RoHS) mendorong penggunaan solder bebas timbal (misalnya, Sn-Ag-Cu), yang memilikititik leleh yang lebih tinggidanKemampuan basah yang lebih buruk. Soldering ultrasonik mengatasi ini dengan:
- Mengurangi Ketegangan Permukaan: Getaran membantu solder bebas timbal mengalir ke celah yang sempit atau komponen dengan nada halus.
- Aplikasi:
- PCB dengan kepadatan tinggi: Mikroprosesor pengelasan, BGA (sistem grid bola), atau QFN (paket empat datar tanpa timbal) dengan residu fluks minimal.
- Elektronika Aerospace: Memenuhi standar yang ketat untuk sendi bebas timbal, low-outgassing dalam komponen avionik atau satelit.
|
|
|
|
|
