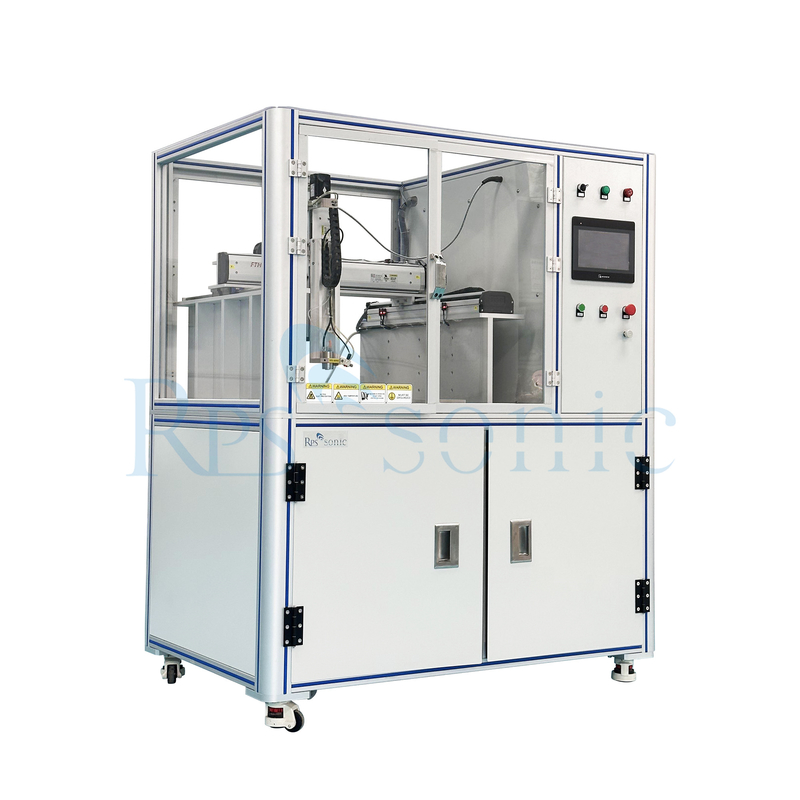

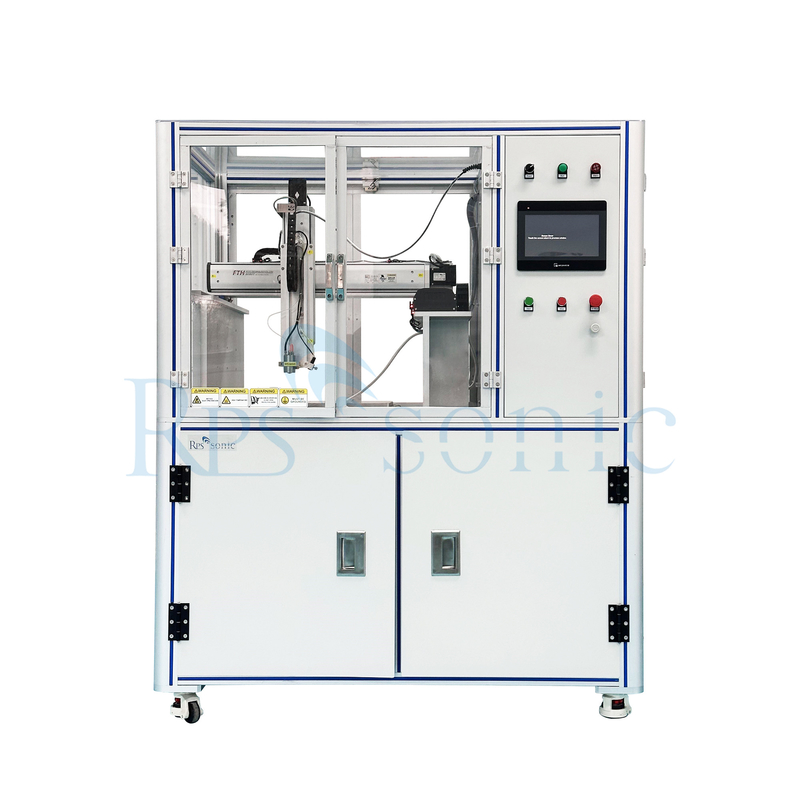

Pistol semprotan lapisan fotoresist ultrasonik untuk peralatan melukis wafer silikon
Apa itu nozzle semprotan ultrasonik?
Mesin lapisan percetakan percetakan perekat ultrasonik adalah perangkat khusus yang dirancang untuk menerapkan lapisan perekat menggunakan teknologi percetakan ultrasonik.Mesin ini sangat berguna dalam berbagai aplikasi industri di mana presisi dan efisiensi sangat penting.
Fitur Utama
Teknologi Ultrasonik: Menggunakan getaran ultrasonik untuk menciptakan kabut halus dari perekat, yang memungkinkan aplikasi seragam tanpa overspray.
Ukuran tetes yang dapat disesuaikan: Ukuran tetes dapat dikontrol, yang penting untuk substrat dan jenis perekat yang berbeda.
Efisiensi tinggi: Mengurangi limbah bahan perekat, yang mengarah pada penghematan biaya dan penggunaan sumber daya yang efisien.
Aplikasi serbaguna: Cocok untuk bahan perekat di industri seperti otomotif, elektronik, tekstil, dan kemasan.
Proses otomatis: Sering diintegrasikan ke dalam jalur produksi otomatis, meningkatkan kecepatan dan konsistensi dalam aplikasi perekat.
Aplikasi
Elektronik: Untuk menerapkan perekat dalam proses perakitan, seperti mengamankan komponen pada papan sirkuit.
Otomotif: Digunakan untuk ikatan dan penyegelan komponen dalam pembuatan kendaraan.
Tekstil: Untuk penerapan perekat dalam proses laminasi dan ikatan kain.
Kemasan: Menggunakan perekat secara efisien dalam penyegelan karton dan perakitan paket.
Keuntungan
Pengurangan limbah material: Keakuratan semprotan ultrasonik meminimalkan penggunaan perekat berlebih.Tingkat Produksi yang Lebih Cepat: Otomatisasi dan penyemprotan yang efisien mengarah pada waktu pemrosesan yang lebih cepat.
Jika Anda membutuhkan rincian lebih lanjut tentang model tertentu, produsen, atau aplikasi, beri tahu saya!
Apa parameter dari nozzle semprotan?
| Artikel | Tipe lebar | Tipe difus | Jenis pengelompokan | Nozzle panjang | Pasokan cairan eksternal |
| Diameter partikel teratomisasi | 15-40 | 15-41 | 15-42 | 15-20 | 15-20 |
| Lebar semprot (mm) | 40-120 | 40 sampai 80 | 2-20 | 1-3 | 0.5-2 |
| ketinggian semprot (mm) | 50 sampai 150 | 30-80 | 10-30 | 10-20 | 10-20 |
| Aliran (ml/menit) | 0.5-20 | 0.5-20 | 0.5-10 | 0.5-10 | 0.01-1 |
| Viskositas yang cocok (cps) | < 30 | < 30 | < 30 | < 15 | < 15 |
| Ukuran partikel dalam cairan (um) | < 20 | < 15 | < 10 | <8 | <8 |
| Tekanan pengalihan (mpa) | <0.05 | <0.05 | <0.05 | / | / |
Apa kau punya gambar nozel semprotan?
Keuntungan
Lapisan ultrasonik wafer silikon menggunakan peralatan melukis melibatkan beberapa langkah dan prinsip.
1. Gambaran Umum Lapisan Ultrasonik
Lapisan ultrasonik menggunakan gelombang suara frekuensi tinggi untuk mengatomikan photoresist cair menjadi tetesan halus.
2. Komponen peralatan
Transduser Ultrasonik: Mengubah energi listrik menjadi gelombang ultrasonik, yang menciptakan getaran dalam cairan.

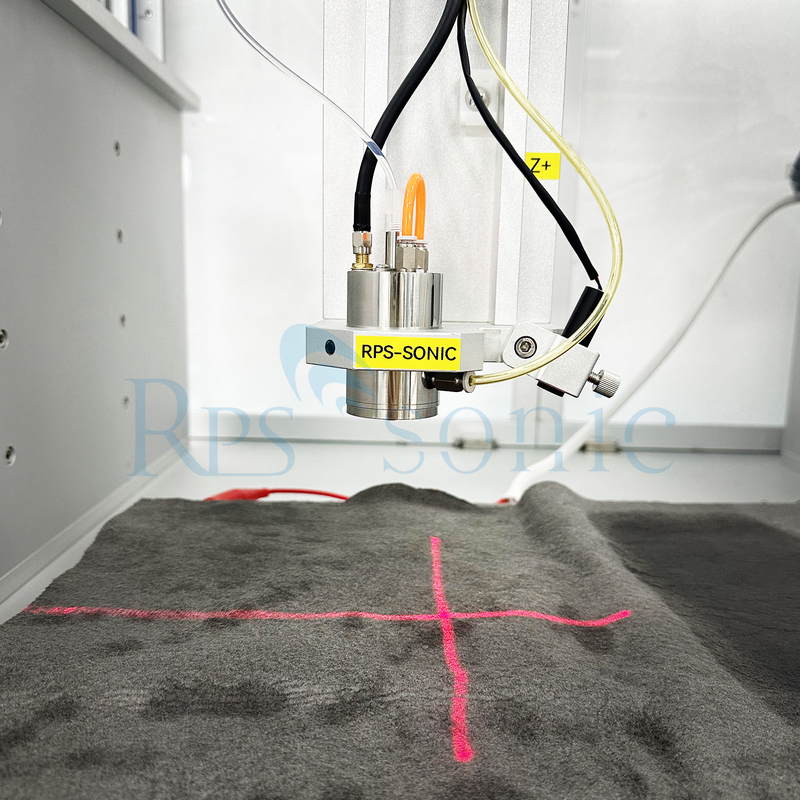

Nozzle Semprot: Dirancang untuk menyebarkan photoresist atomized pada wafer.

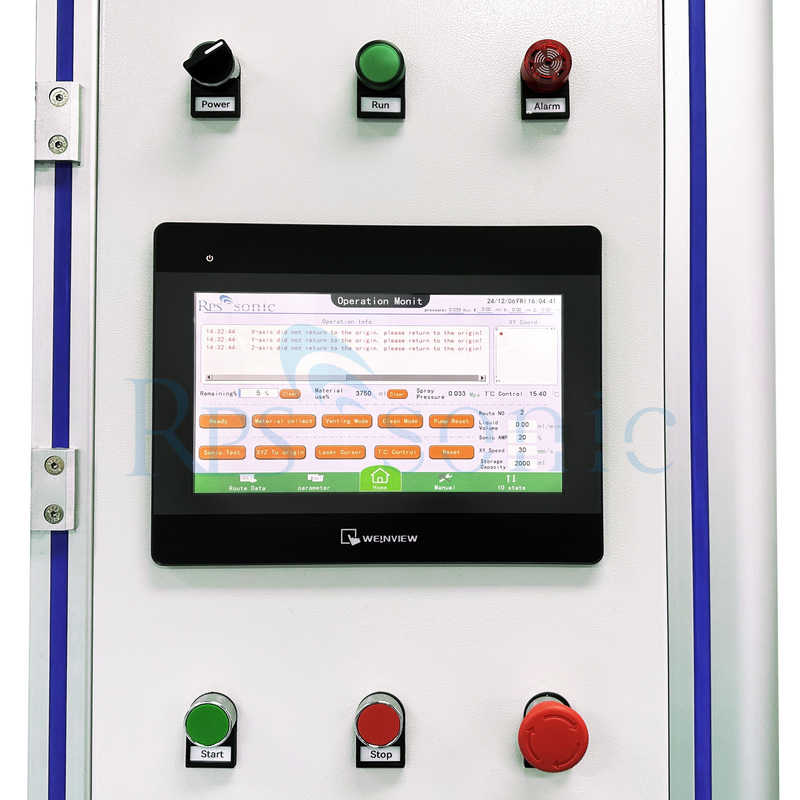

Sistem Kontrol: Mengelola parameter seperti aliran semprotan, frekuensi, dan ketebalan lapisan.
3. Langkah Persiapan
Pembersihan wafer: Pastikan wafer silikon dibersihkan dengan baik untuk menghilangkan kontaminan yang dapat mempengaruhi adhesi.
Pemilihan photoresist: Pilih jenis photoresist yang tepat berdasarkan aplikasi dan spesifikasi yang diinginkan.
4. Proses Lapisan
Setup: Posisikan wafer silikon dengan aman di platform pelapis.
Pemuatan photoresist: Isi pistol semprot dengan bahan photoresist yang dipilih.
Aktivasi Ultrasonik: Aktifkan transduser ultrasonik untuk menghasilkan getaran frekuensi tinggi.
Menyemprotkan: Nozzle menyemprotkan fotoresistor teratom pada wafer. Gelombang ultrasonik membantu menjaga ukuran tetes yang konsisten untuk lapisan seragam.
Parameter Kontrol: Sesuaikan pengaturan seperti sudut semprot, jarak dari wafer, dan kecepatan pelapis untuk mencapai ketebalan dan keseragaman yang diinginkan.
5. Prosedur Pasca Lapisan
Pengeringan: Biarkan wafer berlapis kering dengan baik, baik melalui penguapan alami atau menggunakan piring panas.
Panggang: Lakukan panggang yang lembut untuk menghilangkan pelarut dan meningkatkan perekatannya.
Pemeriksaan: Periksa wafer yang dilapisi untuk keseragaman dan cacat.
6. Keuntungan dari Lapisan Ultrasonik
Ketebalan Seragam: Memastikan lapisan yang konsisten di seluruh permukaan wafer.
Pengurangan Limbah Material: Atomisasi yang efisien meminimalkan penggunaan photoresist yang berlebihan.
Aplikasi serbaguna: Cocok untuk berbagai bahan fotoresist dan ukuran wafer.
Kesimpulan
Lapisan ultrasonik adalah metode yang efektif untuk menerapkan photoresist pada wafer silikon, meningkatkan presisi dan efisiensi dalam manufaktur semikonduktor dan bidang terkait.
Bagaimana nozel semprot ultrasonik dibandingkan dengan nozel semprot tradisional dalam hal efisiensi?
Nozzle semprotan ultrasonik menawarkan beberapa keuntungan dibandingkan nozzle semprotan tradisional dalam hal efisiensi.
Efisiensi Atomisasi: Nozzle semprotan ultrasonik sangat efisien dalam mengatomikan cairan menjadi tetesan halus.
Mengurangi Overspray: Nozzle semprot tradisional sering menghasilkan jumlah yang signifikan dari overspray, yang mengacu pada kehilangan cairan yang tidak mencapai target yang diinginkan.
Kualitas Lapisan: Nozzle semprot ultrasonik sangat menguntungkan dalam aplikasi di mana lapisan berkualitas tinggi diperlukan.
Penghematan bahan: Karena atomisasi yang efisien dan lebih sedikit penyemprotan, nozel semprotan ultrasonik dapat membantu menghemat biaya bahan.
Serbaguna: Muncung semprot ultrasonik dapat menangani berbagai jenis cairan, termasuk larutan berbasis air, pelarut, suspensi, dan cairan viskos.
Perlu dicatat bahwa nozel semprotan tradisional memiliki keuntungannya sendiri dalam skenario tertentu, seperti aplikasi aliran tinggi atau situasi di mana tetes yang lebih besar diinginkan.Pilihan antara nozzle semprotan ultrasonik dan nozzle semprotan tradisional tergantung pada persyaratan khusus dari aplikasi dan hasil yang diinginkan dalam hal efisiensi, kualitas pelapis, dan penghematan bahan.
Bisakah Anda memberikan contoh industri atau aplikasi di mana nozel semprot ultrasonik umumnya digunakan?
Sistem penyemprotan ultrasonik
Peralatan penyemprotan ultrasonik memiliki pembersih diri, yang dapat menghindari polusi dinding dalam tabung pengumpulan darah selama proses penyemprotan,dan juga dapat menghindari kontaminasi dari nozzle sendiriSistem penyemprotan ultrasonik dapat memprogram jumlah, jarak, ketebalan dan parameter penyemprotan lainnya.sehingga memastikan akurasi efek penyemprotanPeralatan penyemprotan ultrasonik dapat menghemat bahan baku, dan tingkat pemanfaatan bahan baku setinggi 85%.Atomizer ultrasonik industri dapat dengan mudah dipasang kembali ke dalam jalur produksi yang ada untuk penyemprotan yang efisien dengan output kualitas yang konsisten.
Sebagai teknologi yang terbukti secara industri,penyemprotan ultrasonik telah berhasil diterapkan pada kinerja tinggi garis pelapis film tipis dalam pembuatan elektronik presisi seperti semikonduktor, perangkat presisi, aplikasi nanoteknologi, sel bahan bakar dan sel surya.menghasilkan partikel dengan luas permukaan yang tinggi.
