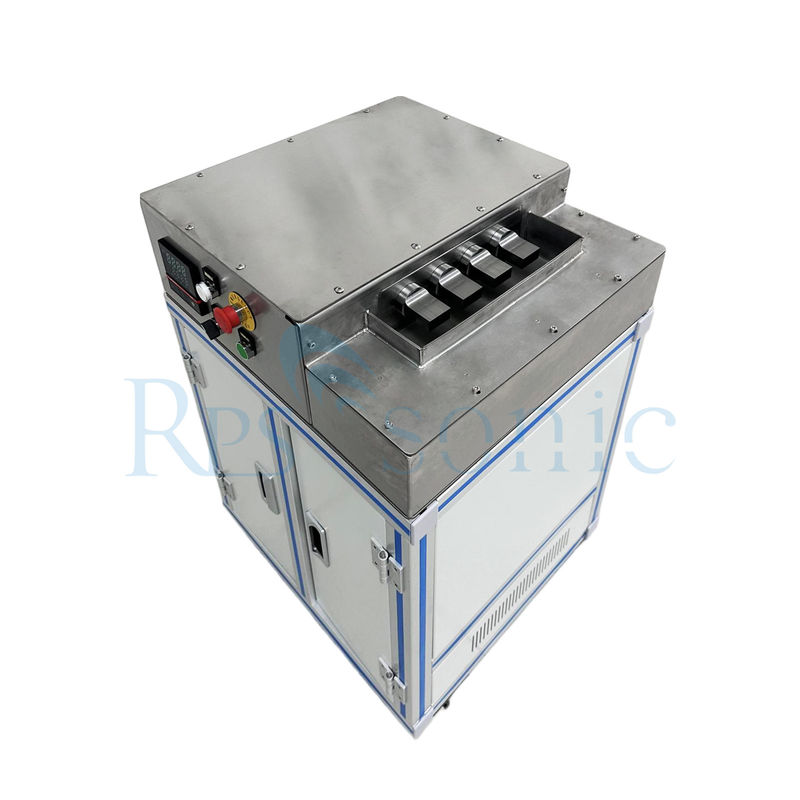

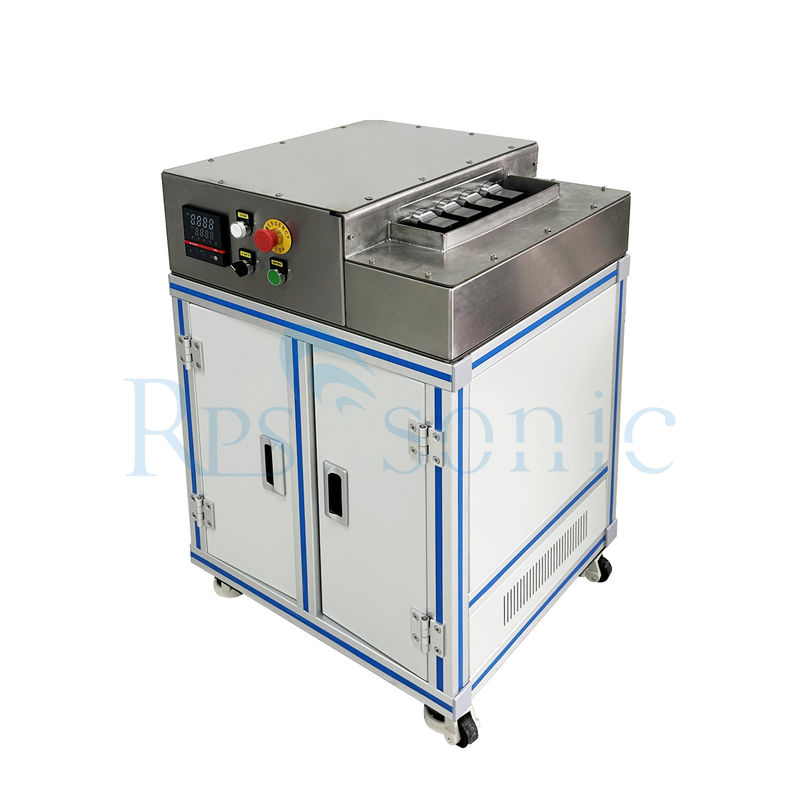

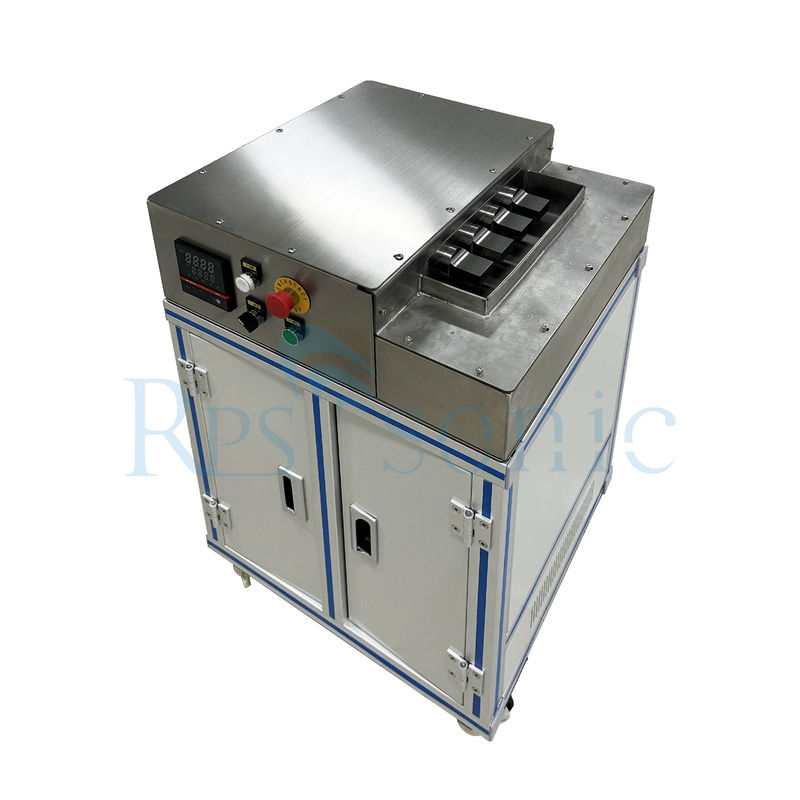

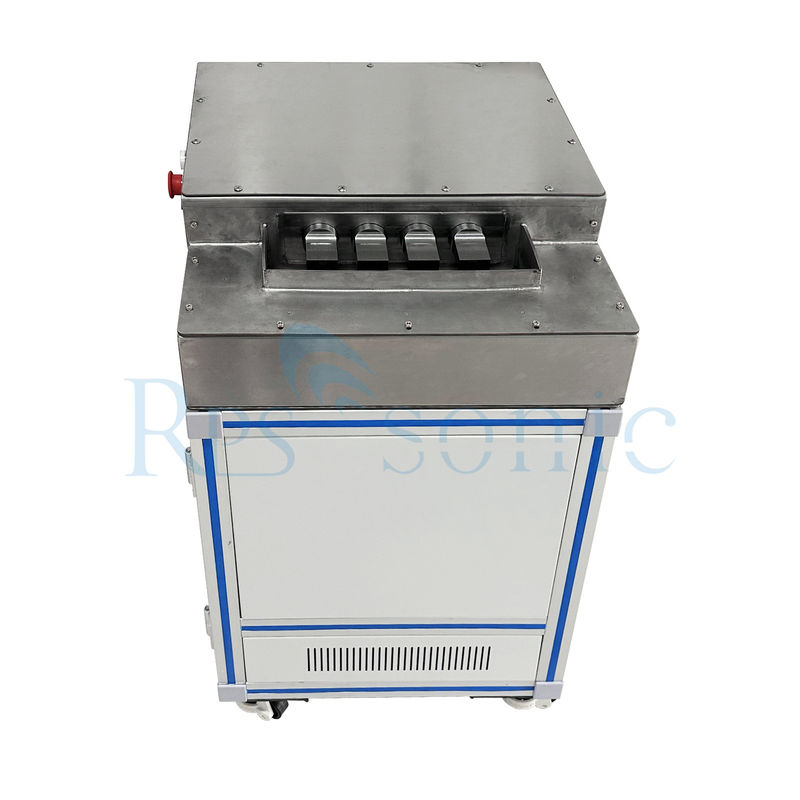

Mesin Tinning Ultrasonik untuk Aluminium Wire

Mesin Tinning Ultrasonik untuk Aluminium Wire

Apa itu mesin tin ultrasonik?

Mesin tin ultrasonik adalah peralatan khusus yang digunakan dalam industri manufaktur elektronik.yang melibatkan pelapisan permukaan logam dengan lapisan timahHal ini sangat penting untuk meningkatkan soldering dan mencegah korosi pada komponen seperti kabel, konektor, dan papan sirkuit.

Fitur-fitur utama dari mesin tin ultrasonik:

Teknologi Ultrasonik: Menggunakan gelombang suara frekuensi tinggi untuk menciptakan gelembung kavitasi mikroskopis di bak air cair, membantu dalam menghilangkan kontaminan dan meningkatkan perekat timah.

Efisiensi: Tindakan ultrasonik memungkinkan untuk lebih cepat dan lebih seragam tining dibandingkan dengan metode tradisional.

Kualitas: Membuat lapisan timah yang lebih halus dan konsisten, yang meningkatkan konduktivitas listrik dan umur panjang komponen.

Ramah Lingkungan: Sering menggunakan bahan kimia yang kurang berbahaya dibandingkan dengan proses kaleng konvensional, mengurangi dampak lingkungan.

Versatilitas: Cocok untuk berbagai bahan dan bentuk komponen, membuatnya berguna dalam berbagai aplikasi.

Aplikasi:

Manufaktur Elektronik: Digunakan untuk mempersiapkan dan melapisi komponen elektronik untuk pengelasan.
Industri otomotif: Tinning konektor dan kabel untuk meningkatkan keandalan.
Telekomunikasi: Lapisan komponen untuk memastikan transmisi sinyal yang efektif.

Secara keseluruhan, mesin tin ultrasonik sangat penting untuk memastikan kualitas permukaan yang tinggi di komponen elektronik, berkontribusi pada kinerja dan keandalan yang lebih baik dalam produk akhir.

Mengapa Menggunakan Ultrasonik untuk Tining Aluminium Wire?

Patah lapisan aluminium oksida

Aluminium secara alami membentuk lapisan oksida (Al2O3), yang mencegah ikatan solder yang tepat.

Ultrasonik kavitasi (20-40 kHz) mengganggu lapisan ini, memungkinkan solder cair untuk menempel.

Pemanasan Bebas Fluks

Mengurangi atau menghilangkan kebutuhan akan fluks kimia, membuat proses lebih bersih dan lebih ramah lingkungan.

Ikatan yang Lebih Kuat dan Lebih Tepercaya

Memastikan lapisan solder yang seragam tanpa lubang atau titik lemah.

Lebih Cepat & Lebih Efisien dari Metode Tradisional

Mesin tin ultrasonik menggunakan efek kavitasi dan getaran mekanis yang dihasilkan oleh ultrasound dalam cairan tin cair untuk mencapai perawatan tin pada permukaan logam.Proses spesifiknya adalah sebagai berikut::
Generasi sinyal listrik frekuensi tinggi: Generator ultrasonik menghasilkan sinyal listrik frekuensi tinggi, umumnya dengan frekuensi sekitar 20-30 kHz.
Amplifikasi dan konversi sinyal: Setelah sinyal listrik diperkuat oleh speaker, itu dikirim ke transduser ultrasonik,yang mengubah sinyal listrik menjadi getaran mekanis dan menghasilkan gelombang suara frekuensi tinggi.

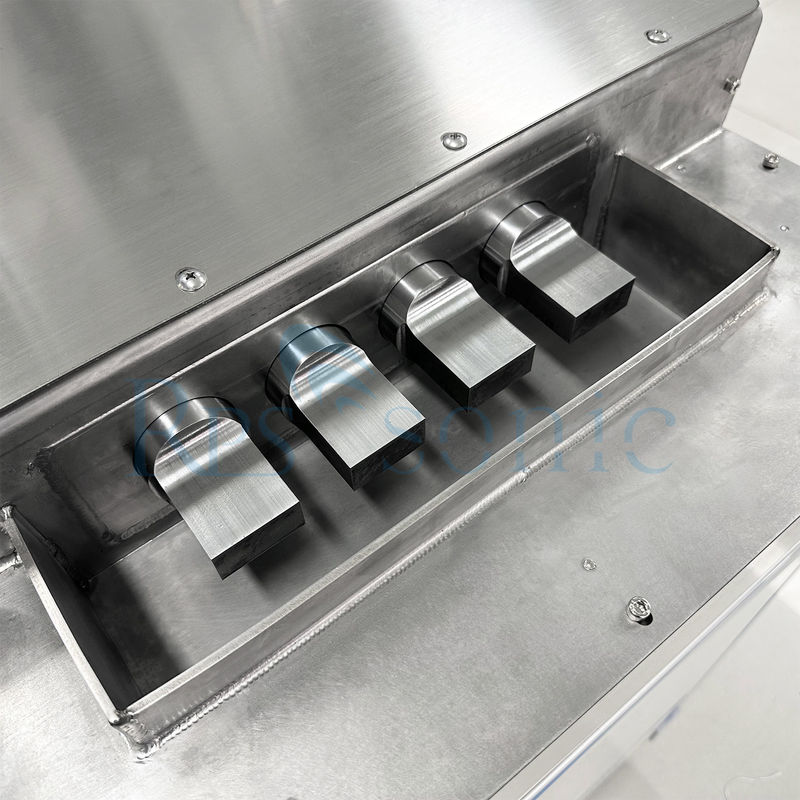

Pengelupasan lapisan oksida: Gelombang suara ditransmisikan ke kepala kerja, yang menerapkan getaran pada cairan timah untuk menghasilkan gelembung kecil dalam cairan timah cair.Ketika tekanan suara mencapai nilai tertentu, gelembung berkembang dengan cepat dan kemudian tiba-tiba menutup, menghasilkan gelombang kejut dan microjets. efek fisik ini dapat menghancurkan dan menghilangkan lapisan oksida pada permukaan logam.
Penetrasi dan adhesi tin cair: Energi getaran mendorong tin cair ke dalam mikropora logam dan celah,sehingga cairan timah bisa basah permukaan logam dan membentuk lapisan timah yang seragam dan kokoh di atasnya, menghilangkan gelembung las dan meningkatkan adhesi dan penyegelan antara las atau antara timah dan las.

Industri mana yang saat ini mengadopsi teknologi tin ultrasonik?

Teknologi tin ultrasonik sedang diadopsi di berbagai industri, terutama karena efisiensi dan kualitasnya yang unggul.

1. Produksi Elektronik

Digunakan secara luas untuk mengikat papan sirkuit, konektor, dan komponen elektronik untuk meningkatkan soldering dan mencegah korosi.

2Industri otomotif

Digunakan untuk mengikat kabel, konektor, dan unit kontrol elektronik, memastikan koneksi dan kinerja yang andal.

3. Telekomunikasi

Digunakan untuk lapisan komponen seperti antena, papan sirkuit, dan konektor, meningkatkan transmisi sinyal dan daya tahan.

4. Aerospace

Ditujukan untuk komponen kritis di mana keandalan dan kinerja sangat penting, terutama dalam kabel dan perakitan elektronik.

5. Perangkat medis

Digunakan dalam pembuatan peralatan dan perangkat medis di mana koneksi berkualitas tinggi dan dapat diandalkan sangat penting untuk keamanan dan fungsionalitas.

6Energi Terbarukan

Diimplementasikan dalam produksi panel surya dan komponen turbin angin untuk meningkatkan koneksi listrik dan ketahanan terhadap faktor lingkungan.

7Peralatan Industri

Digunakan untuk konektor tin dan kabel di berbagai mesin industri, meningkatkan efisiensi operasional dan umur.

8. Elektronik Konsumen

Diadopsi untuk pembuatan barang-barang seperti smartphone, komputer, dan peralatan rumah tangga, di mana kualitas dan kinerja sangat penting.

9Pertahanan dan Militer

Digunakan dalam produksi sistem elektronik yang aman dan andal yang digunakan dalam aplikasi pertahanan, memastikan standar kualitas dan daya tahan yang tinggi.

Bisakah Anda menjelaskan proses tin ultrasonik secara lebih rinci?

Proses tining ultrasonik melibatkan beberapa langkah kunci dan menggunakan teknologi ultrasonik untuk meningkatkan tining permukaan logam.

1. Persiapan komponen

Membersihkan: Sebelum kaleng, komponen harus dibersihkan dengan baik untuk menghilangkan kontaminan seperti minyak, kotoran, dan oksidasi.
Pemeriksaan: Komponen diperiksa untuk cacat atau kelainan yang mungkin mempengaruhi proses tining.

2. Pembersihan Ultrasonik

Mandi Ultrasonik: Komponen-komponen tersebut direndam dalam larutan pembersih cair (seringkali berbasis air) di dalam tangki pembersih ultrasonik.
Gelombang Ultrasonik: Gelombang suara frekuensi tinggi dihasilkan dengan menggunakan transduser, menciptakan perubahan tekanan yang cepat dalam cairan.Hal ini menyebabkan pembentukan dan runtuhnya gelembung mikroskopis (kavitasi).
Pembersihan yang efektif: Tindakan kavitasi secara efektif menghilangkan kontaminan dari permukaan komponen, memastikan substrat yang bersih untuk kaleng.

3. Proses Tinning

Mandi Kaleng: Setelah dibersihkan, komponen ditransfer ke kamar mandi kaleng yang mengandung timah cair atau paduan timah.
Aplikasi Ultrasonik: Gelombang ultrasonik diterapkan selama proses tining.

Meningkatkan Transfer Panas: Getaran meningkatkan gerakan partikel timah, mempromosikan transfer panas yang lebih baik dan peleburan yang lebih cepat.
Meningkatkan Kelembaban: Gelombang ultrasonik memudahkan pelembaban substrat dengan timah cair, memastikan lapisan yang seragam.

Kontrol waktu dan suhu: Proses dikendalikan untuk waktu dan suhu optimal untuk mencapai ketebalan dan kualitas lapisan timah yang diinginkan.

4. Pendinginan dan Penguatan

Pendinginan: Setelah komponen dilapisi, mereka dikeluarkan dari bak kaleng dan dibiarkan mendingin.
Pemeriksaan Lapisan: Ketebalan dan kualitas lapisan timah diperiksa untuk memastikan bahwa mereka memenuhi spesifikasi.

5. Pengolahan Pasca-Tinning

Proses Finishing: Proses tambahan, seperti polesan atau pembersihan lebih lanjut, dapat diterapkan untuk meningkatkan permukaan atau mempersiapkan komponen untuk perakitan.
Kontrol Kualitas: Pemeriksaan akhir dilakukan untuk memastikan komponen memenuhi semua standar yang diperlukan sebelum dikirim untuk digunakan dalam manufaktur.

Manfaat Proses Ultrasonik

Pembersihan yang ditingkatkan: Langkah pembersihan ultrasonik memastikan bahwa permukaan bebas dari kontaminan, yang sangat penting untuk adhesi dan kinerja.
Lapisan Seragam: Aplikasi gelombang ultrasonik selama tining mempromosikan distribusi lapisan timah yang merata.
Efisiensi: Proses ini mengurangi waktu yang dibutuhkan untuk pembersihan dan kaleng, meningkatkan efisiensi produksi secara keseluruhan.

Singkatnya, proses tin ultrasonik menggabungkan teknik pembersih dan pelapis canggih untuk menghasilkan kualitas tinggi,komponen yang dapat diandalkan yang cocok untuk berbagai aplikasi di bidang elektronik dan industri lainnya.
