Aplikasi Baru Efisiensi Tinggi Mesin Penyolderan Ultrasonik, Pencelupan Ultrasonik, dan Penyolderan

Aplikasi Baru Mesin Soldering Dipping Ultrasonik dengan Efisiensi Tinggi

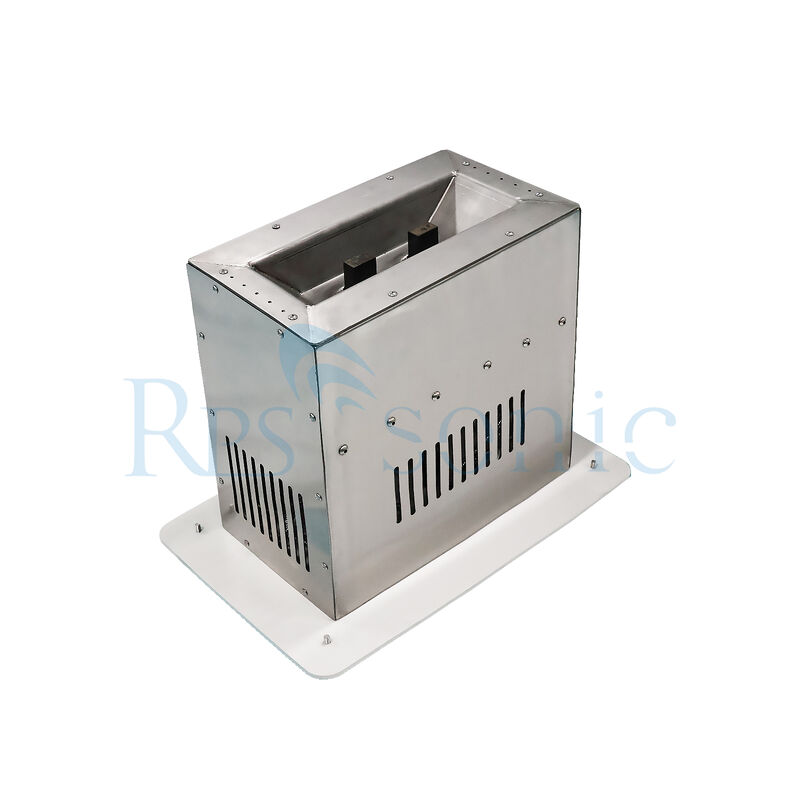

Apa itu mesin tin ultrasonik?

Mesin tin ultrasonik adalah peralatan khusus yang digunakan dalam industri manufaktur elektronik.yang melibatkan pelapisan permukaan logam dengan lapisan timahHal ini sangat penting untuk meningkatkan soldering dan mencegah korosi pada komponen seperti kabel, konektor, dan papan sirkuit.

Fitur-fitur utama dari mesin tin ultrasonik:

Teknologi Ultrasonik: Menggunakan gelombang suara frekuensi tinggi untuk menciptakan gelembung kavitasi mikroskopis di bak air cair, membantu dalam menghilangkan kontaminan dan meningkatkan perekat timah.

Efisiensi: Tindakan ultrasonik memungkinkan untuk lebih cepat dan lebih seragam tining dibandingkan dengan metode tradisional.

Kualitas: Membuat lapisan timah yang lebih halus dan konsisten, yang meningkatkan konduktivitas listrik dan umur panjang komponen.

Ramah Lingkungan: Sering menggunakan bahan kimia yang kurang berbahaya dibandingkan dengan proses kaleng konvensional, mengurangi dampak lingkungan.

Versatilitas: Cocok untuk berbagai bahan dan bentuk komponen, membuatnya berguna dalam berbagai aplikasi.

Aplikasi:

Produksi Elektronik: Digunakan untuk mempersiapkan dan melapisi komponen elektronik untuk pengelasan.
Industri otomotif: Tinning konektor dan kabel untuk meningkatkan keandalan.
Telekomunikasi: Lapisan komponen untuk memastikan transmisi sinyal yang efektif.

Secara keseluruhan, mesin tin ultrasonik sangat penting untuk memastikan kualitas permukaan yang tinggi di komponen elektronik, berkontribusi pada kinerja dan keandalan yang lebih baik dalam produk akhir.

Mesin tin ultrasonik menggunakan efek kavitasi dan getaran mekanis yang dihasilkan oleh ultrasound dalam cairan tin cair untuk mencapai perawatan tin pada permukaan logam.Proses spesifiknya adalah sebagai berikut::

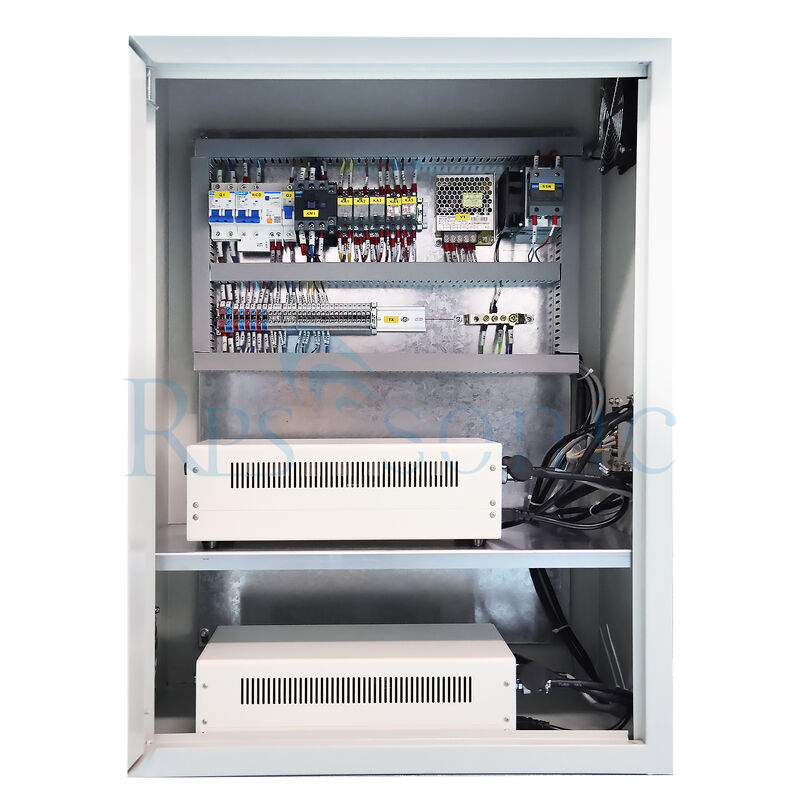

Generasi sinyal listrik frekuensi tinggi: Generator ultrasonik menghasilkan sinyal listrik frekuensi tinggi, umumnya dengan frekuensi sekitar 20-30 kHz.
Amplifikasi dan konversi sinyal: Setelah sinyal listrik diperkuat oleh speaker, itu dikirim ke transduser ultrasonik,yang mengubah sinyal listrik menjadi getaran mekanis dan menghasilkan gelombang suara frekuensi tinggi.

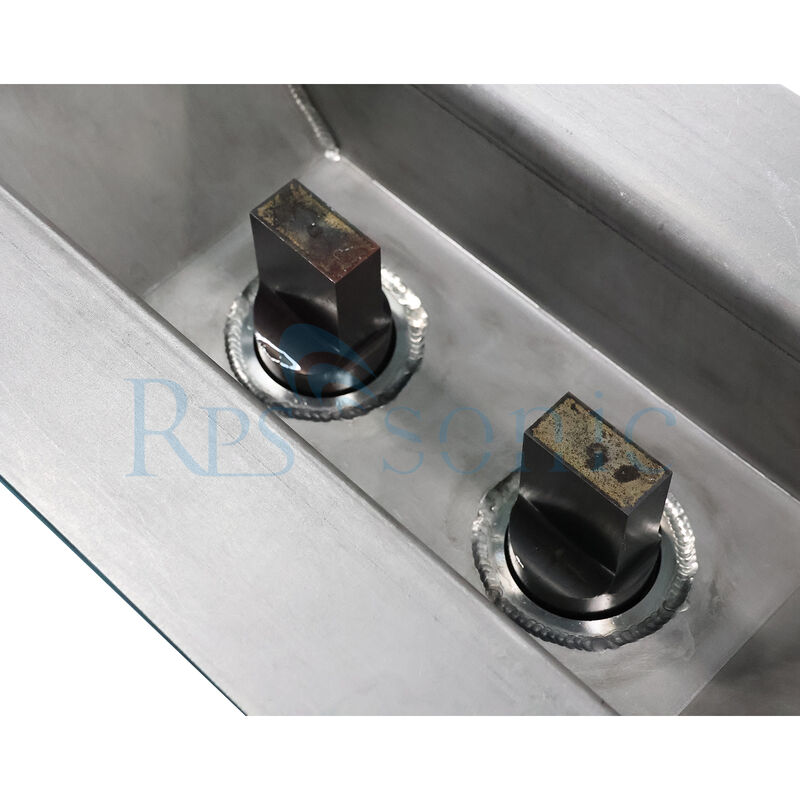

Pengelupasan lapisan oksida: Gelombang suara ditransmisikan ke kepala kerja, yang menerapkan getaran pada cairan timah untuk menghasilkan gelembung kecil dalam cairan timah cair.Ketika tekanan suara mencapai nilai tertentu, gelembung berkembang dengan cepat dan kemudian tiba-tiba menutup, menghasilkan gelombang kejut dan microjets. efek fisik ini dapat menghancurkan dan menghilangkan lapisan oksida pada permukaan logam.
Penetrasi dan adhesi tin cair: Energi getaran mendorong tin cair ke dalam mikropora logam dan celah,sehingga cairan timah bisa basah permukaan logam dan membentuk lapisan timah yang seragam dan kokoh di atasnya, menghilangkan gelembung las dan meningkatkan adhesi dan penyegelan antara las atau antara timah dan las.

Industri mana yang saat ini mengadopsi teknologi tin ultrasonik?

Mesin tin ultrasonik, dengan keunggulan mereka tidak ada polusi kimia, plating seragam, adhesi yang kuat, dan penerapan luas untuk berbagai bahan soldable,digunakan dalam berbagai bidang termasuk manufaktur elektronik, elektronik otomotif, kedirgantaraan, tenaga industri, energi baru, dan pengolahan bahan khusus.

Manufaktur Elektronik:

Konektor dan Terminal: Konektor presisi, busbar tembaga, dan terminal yang membutuhkan plating seragam, bebas korosi.

Komponen PCB: Tinning lokal kabel trafo, kabel induktor cincin magnetik, dan substrat heat sink (seperti substrat aluminium) untuk meningkatkan kualitas dan konduktivitas pengelasan.

Pre-treatment Vacuum Brazing: Menyediakan permukaan yang bersih dan dapat dilas untuk metalisasi keramik, busbar komposit, dan produk lainnya, memastikan pengelasan selanjutnya yang dapat diandalkan.

Motor dan Induktor: Tinning ujung kawat tembaga atau aluminium dalam gulungan motor memfasilitasi pengelasan atau koneksi berikutnya dan mengurangi resistensi kontak.

Elektronik Otomotif dan Energi Baru:

Pengolahan kabel: Tinning ujung kawat tembaga dan aluminium, menggantikan penekanan dingin, meningkatkan konduktivitas dan ketahanan korosi,dan memenuhi kebutuhan saat ini yang tinggi dari kendaraan energi baru.

Manufaktur Baterai: Pelapisan tin dari konektor baterai (lapis nikel dan tembaga) dan busbar mengurangi resistensi kontak dan meningkatkan efisiensi dan keselamatan pengisian dan pengurangan baterai.

Sensor dan Kontroler: Pengolahan berbagai saluran sinyal dan terminal daya memastikan transmisi sinyal yang stabil dan koneksi yang dapat diandalkan.

Industri Aerospace dan Militer: Kabel Keandalan Tinggi: Menyediakan pelapis tahan korosi yang bebas residu untuk kabel penerbangan dan terminal peralatan senjata,menghindari korosi elektrokimia atau masalah zat asing yang disebabkan oleh fluks, dan memastikan stabilitas koneksi di lingkungan ekstrem.

Pengolahan Bahan Khusus: Pra-pengolahan kaleng yang cocok untuk berbagai bahan paduan khusus seperti titanium dan paduan berbasis nikel,memenuhi persyaratan yang ketat untuk koneksi material dalam produk militer.

Industri Industri dan Tenaga: Motor dan Peralatan Listrik: Tinning ujung penggulung motor memudahkan koneksi antara penggulung dan kabel, meningkatkan konduktivitas dan sifat anti-penuaan.

Aksesoris Kabel: Tinning konektor kabel dan batang konduktif meningkatkan konduktivitas dan ketahanan korosi, memperpanjang umur peralatan listrik.

Fittings Power: Tinning dari bagian logam yang membutuhkan pengelasan atau konduktivitas yang lebih baik meningkatkan efisiensi dan keselamatan transmisi daya.

Energi Baru dan Bidang Semikonduktor

Sel Surya: Pemanasan elektroda untuk wafer silikon dan baterai film tipis dalam sel surya memungkinkan koneksi yang dapat diandalkan antara bahan yang berbeda (seperti aluminium-kaca dan aluminium-keramik),meningkatkan efisiensi konversi fotoelektrik.

Semikonduktor dan Sensor: Tinning pin perangkat semikonduktor dan pemanas keramik memastikan stabilitas koneksi listrik dan kinerja disipasi panas,memenuhi persyaratan presisi tinggi dari industri semikonduktor.

Aplikasi Bahan Khusus

Aluminium dan Aluminium Alloy Tinning: Metode tradisional sangat sulit untuk disolder.mencapai plating timah berkualitas tinggi pada bagian aluminiumAluminium kawat dapat digunakan sebagai pengganti kawat tembaga, menghemat biaya (sekitar 80%).

Pengolahan logam yang sulit disolder: Cocok untuk pencetakan logam yang sulit disolder seperti stainless steel, nikel, molibdenum, dan titanium,memecahkan masalah seperti pengelasan yang sulit dan perekat lapisan yang buruk dalam proses tradisional.

Koneksi bahan yang berbeda: Mendukung tining kombinasi bahan yang berbeda seperti aluminium-tembaga, tembaga-kaca, dan aluminium-keramik,Memfasilitasi pengembangan bahan dan produk baru.

Bisakah Anda menjelaskan proses tin ultrasonik secara lebih rinci?

Proses tining ultrasonik melibatkan beberapa langkah kunci dan menggunakan teknologi ultrasonik untuk meningkatkan tining permukaan logam.

1. Persiapan komponen

Membersihkan: Sebelum kaleng, komponen harus dibersihkan dengan baik untuk menghilangkan kontaminan seperti minyak, kotoran, dan oksidasi.
Pemeriksaan: Komponen diperiksa untuk cacat atau kelainan yang mungkin mempengaruhi proses tining.

2. Pembersihan Ultrasonik

Mandi Ultrasonik: Komponen-komponen tersebut direndam dalam larutan pembersih cair (seringkali berbasis air) di dalam tangki pembersih ultrasonik.
Gelombang Ultrasonik: Gelombang suara frekuensi tinggi dihasilkan dengan menggunakan transduser, menciptakan perubahan tekanan yang cepat dalam cairan.Hal ini menyebabkan pembentukan dan runtuhnya gelembung mikroskopis (kavitasi).
Pembersihan yang efektif: Tindakan kavitasi secara efektif menghilangkan kontaminan dari permukaan komponen, memastikan substrat yang bersih untuk kaleng.

3. Proses Tinning

Mandi Kaleng: Setelah dibersihkan, komponen ditransfer ke kamar mandi kaleng yang mengandung timah cair atau paduan timah.
Aplikasi Ultrasonik: Gelombang ultrasonik diterapkan selama proses tining.

Meningkatkan Transfer Panas: Getaran meningkatkan gerakan partikel timah, mempromosikan transfer panas yang lebih baik dan peleburan yang lebih cepat.
Meningkatkan Kelembaban: Gelombang ultrasonik memudahkan pelembaban substrat dengan timah cair, memastikan lapisan yang seragam.

Kontrol waktu dan suhu: Proses dikendalikan untuk waktu dan suhu optimal untuk mencapai ketebalan dan kualitas lapisan timah yang diinginkan.

4. Pendinginan dan Penguatan

Pendinginan: Setelah komponen dilapisi, mereka dikeluarkan dari bak kaleng dan dibiarkan mendingin.
Pemeriksaan Lapisan: Ketebalan dan kualitas lapisan timah diperiksa untuk memastikan bahwa mereka memenuhi spesifikasi.

5. Pengolahan Pasca-Tinning

Proses Finishing: Proses tambahan, seperti polesan atau pembersihan lebih lanjut, dapat diterapkan untuk meningkatkan permukaan atau mempersiapkan komponen untuk perakitan.
Kontrol Kualitas: Pemeriksaan akhir dilakukan untuk memastikan komponen memenuhi semua standar yang diperlukan sebelum dikirim untuk digunakan dalam manufaktur.

Manfaat Proses Ultrasonik

Pembersihan yang ditingkatkan: Langkah pembersihan ultrasonik memastikan bahwa permukaan bebas dari kontaminan, yang sangat penting untuk adhesi dan kinerja.
Lapisan Seragam: Aplikasi gelombang ultrasonik selama tining mempromosikan distribusi lapisan timah yang merata.
Efisiensi: Proses ini mengurangi waktu yang dibutuhkan untuk pembersihan dan kaleng, meningkatkan efisiensi produksi secara keseluruhan.

Singkatnya, proses tin ultrasonik menggabungkan teknik pembersih dan pelapis canggih untuk menghasilkan kualitas tinggi,komponen yang dapat diandalkan yang cocok untuk berbagai aplikasi di bidang elektronik dan industri lainnya.
